Em sua nova versão ganhou mais uma seção, a retangular
vazada ou tipo A. Agora pode-se mudar a bitola do aço diretamente no desenho da armadura.
O que era bom ficou melhor, pois o SuperPoste tem também tem
seu próprio cad interno, que além de visualizar e imprimir o
desenho, exportando na extensão dwg e dxf.
Esta de acordo com a ABNT NBR 8451 (última norma) de 2012.
A primeira versão foi elaborada em função da vigência das
normas NBR8451 e NBR8452 (fev/1998), que introduzia o conceito
do momento Ma.
Este momento Ma, superdimensiona a parte superior do poste,
que era a parte mais frágil do poste.
Nesta nova norma, o poste tem que suportar o momento Ma no
topo e vinha aumentando até 70% do momento de engastamento na
base. Já o momento oriundo da carga nominal, começa com zero no
topo e termina com momento de engastamento. Dessa forma o poste
tem que suportar a resultante da envoltória destes momentos.

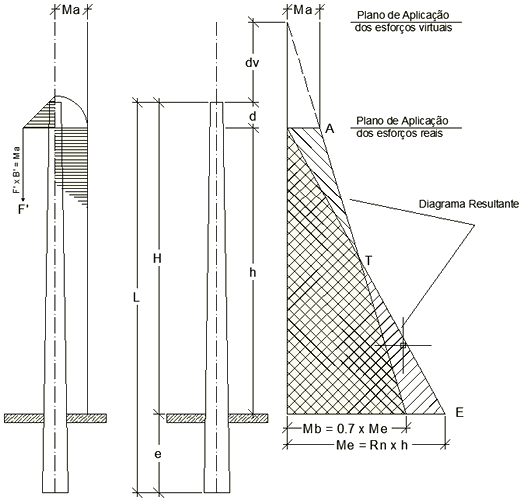

O desenho abaixo mostra este conceito de Ma.
O vem acontecendo de lá pra cá, é que o Ma era normatizado
nacionalmente, mas algumas concessionárias começaram a mudar de
acordo com suas necessidades.
Pensando nisso, o novo SuperPoste tem um cadastro de Ma, de
forma que atende qualquer concessionária ou mudança de norma.
O banco de dados do SuperPoste tem todas os postes
normatizados, entretanto, o usuário pode alterar, inserir novos
postes.
Agora todo poste dimensionado é gravado automaticamente,
portanto tem-se um cadastro de postes dimensionados, com todos
os parâmetros que foram utilizados.
A empresa ganha em agilidade na produção, uma vez que os
desenhos já saem com a listagem de ferros utilizados e seu peso,
como também o peso e volume de concreto do poste, facilitando a
composição de custo do mesmo.
Ao dimensionar um poste, o usuário pode escolher, para a
armadura longitudinal, duas bitolas.
A primeira bitola será utilizada nos 4 cantos de um poste
duplo t, 4 em cada face do poste retangular vazado e no caso de
poste circular serão 6 bitolas distribuidas uniformemente em
todo seu perímetro.
Já a segunda bitola será utilizada para completar os
esforços resistentes do poste.

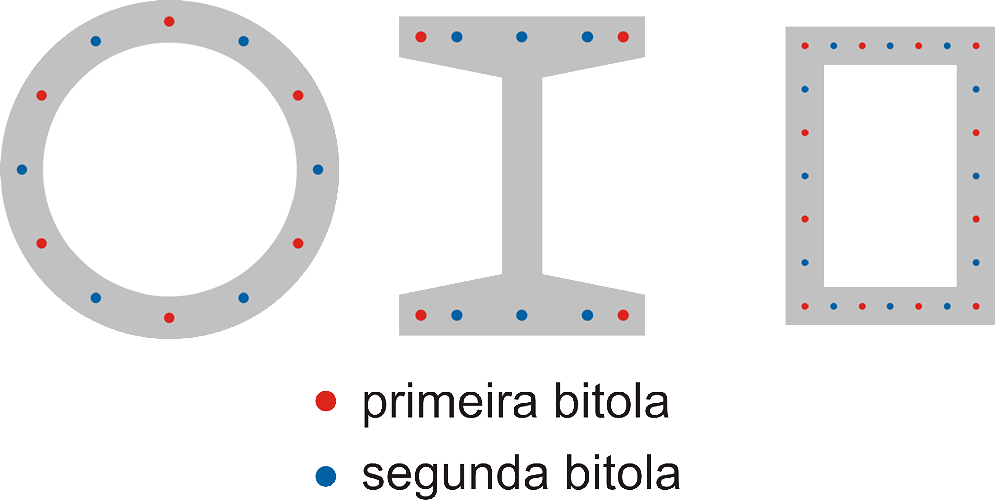

O desenho abaixo mostra esta distribuição de ferros.

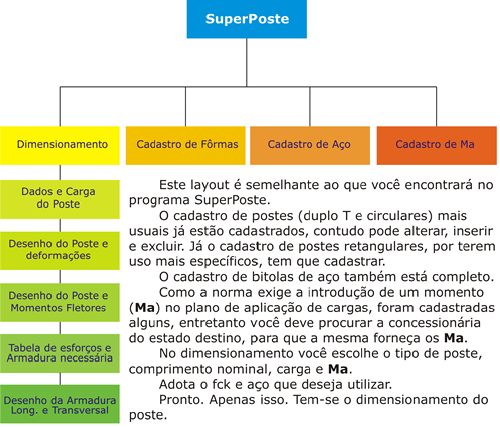

Diagrama de utilização do SuperPoste
